Comment installer un ventilateur centrifuge sur un système de conduit?
En tant que fournisseur de fan centrifuges, j'ai été témoin de première main l'impact transformateur que ces appareils puissants peuvent avoir sur divers contextes industriels et commerciaux. Les ventilateurs centrifuges sont des composants essentiels dans de nombreux systèmes de ventilation et de manipulation de l'air, offrant des mouvements d'air et une génération de pression efficaces. Cependant, une installation appropriée sur un système de conduit est cruciale pour garantir des performances optimales. Dans ce blog, je vous guiderai à travers le processus d'étape - By - d'installation d'un ventilateur centrifuge sur un système de conduit.
Étape 1: Préparation
Avant de commencer l'installation, il est important de rassembler tous les outils et matériaux nécessaires. Vous aurez besoin d'un ruban à mesurer, des tournevis, des clés, du scellant et des pinces de conduit. De plus, assurez-vous d'avoir le bon équipement de sécurité, tel que des gants et des lunettes de sécurité.
Inspectez le ventilateur centrifuge et le système de conduit pour tout dommage. Vérifiez les spécifications du ventilateur pour vous assurer qu'elle est compatible avec votre système de conduits en termes de taille, d'exigences de flux d'air et de capacités de pression. C'est également une bonne idée de revoir le manuel d'installation du fabricant, car différents modèles peuvent avoir des exigences d'installation spécifiques.
Étape 2: Sélectionnez l'emplacement d'installation
L'emplacement du ventilateur centrifuge sur le système des conduits est essentiel. Le ventilateur doit être installé dans une zone de puits - ventilée avec suffisamment d'espace pour la maintenance et le fonctionnement. Évitez les zones sujets à une humidité élevée, à des températures extrêmes ou où le ventilateur pourrait être exposé à des dommages physiques.
Le ventilateur doit être placé dans une section droite du conduit pour minimiser les perturbations du flux d'air. Si possible, installez le ventilateur près de la source de la consommation d'air ou de l'échappement pour réduire la longueur des conduits et minimiser les pertes de pression.
Étape 3: Montage du ventilateur
Tout d'abord, marquez les points de montage sur le conduit en fonction des dimensions du ventilateur. Utilisez un ruban à mesurer pour assurer un placement précis. Percez les trous aux points marqués, en s'assurant qu'ils sont de la bonne taille pour les boulons de montage.
Placez le ventilateur sur les points de montage et alignez les trous sur le ventilateur avec les trous dans le conduit. Insérez les boulons de montage et serrez-les à l'aide d'une clé. Assurez-vous que le ventilateur est solidement fixé pour éviter les vibrations et le mouvement pendant le fonctionnement.
Étape 4: Connexion des conduits
Connectez l'entrée et la sortie du ventilateur centrifuge au système des conduits. Utilisez des pinces de conduit pour fixer les connexions. Assurez-vous que les connexions sont serrées à l'air pour éviter les fuites d'air. Appliquez un scellant sur les bords des connexions pour améliorer davantage le joint.
Lors de la connexion des conduits, assurez-vous que la direction du flux d'air est correcte. L'entrée du ventilateur doit être connectée à la section du conduit où l'air est inspiré, et la sortie doit être connectée à la section où l'air est expulsé.
Étape 5: Connexion électrique
La connexion électrique est une partie cruciale du processus d'installation. Il doit être effectué par un électricien qualifié pour assurer la sécurité et le respect des codes électriques locaux.
Tout d'abord, éteignez l'alimentation de la zone où le ventilateur sera installé. Connectez les fils électriques du ventilateur à la source d'alimentation en fonction du schéma de câblage fourni dans le manuel d'installation. Assurez-vous que toutes les connexions sont sécurisées et isolées pour prévenir les risques électriques.
Installez un commutateur ou un dispositif de contrôle approprié pour permettre un fonctionnement facile du ventilateur. Testez la connexion électrique en activant l'alimentation et en vérifiant si le ventilateur démarre et fonctionne bien.
Étape 6: Équilibrage et test
Une fois l'installation terminée, il est important d'équilibrer le flux d'air dans le système des conduits. Utilisez un anémomètre pour mesurer le flux d'air à différents points du conduit. Ajustez les amortisseurs du système des conduits pour vous assurer que le flux d'air est réparti uniformément.
Testez les performances du ventilateur en l'exécutant à différentes vitesses. Vérifiez les bruits, vibrations ou signes inhabituels de surchauffe. Surveillez les lectures de pression et de flux d'air pour vous assurer que le ventilateur fonctionne dans les paramètres spécifiés.
Étape 7: Chèques d'entretien et de sécurité
La maintenance régulière est essentielle pour maintenir le ventilateur centrifuge et le système de conduits en bon état de fonctionnement. Établir un calendrier d'entretien qui comprend le nettoyage des lames du ventilateur, la vérification des connexions électriques et l'inspection des conduits pour les fuites ou les dommages.
Installez des gardes de sécurité autour du ventilateur pour éviter un contact accidentel avec des pièces mobiles. Fournir des instructions claires aux opérateurs sur la façon de fonctionner en toute sécurité et de maintenir le ventilateur.

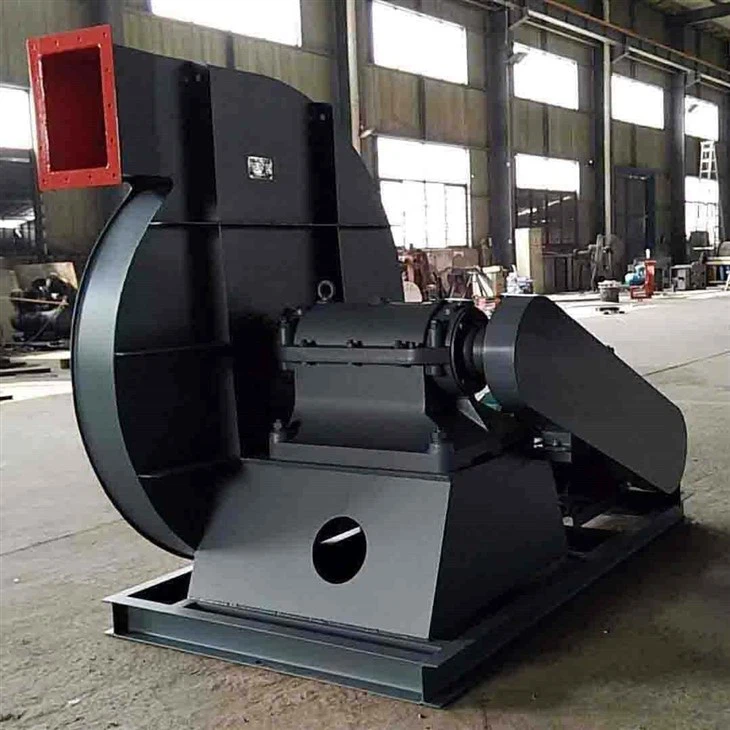

Les ventilateurs centrifuges se présentent en différents types et modèles en fonction des différentes applications. Pour les exigences de pression élevées, vous pouvez explorer notreVentilateur à haute pression. Si vous avez besoin d'un ventilateur pour des environnements à température élevée, notreÉquipement de ventilation industrielle à haute température à températureest un excellent choix. Et pour les solutions d'énergie dans les applications d'échappement de la chaudière, considérons notreÉnergie - Économie d'échappement de la chaudière.
Si vous êtes sur le marché pour un ventilateur centrifuge ou si vous avez besoin d'une assistance supplémentaire pour l'installation ou la maintenance, n'hésitez pas à tendre la main. Nous sommes là pour vous aider à trouver la solution parfaite pour vos besoins de ventilation. Contactez-nous pour commencer une discussion sur les achats et faire passer votre système de ventilation au niveau supérieur.
Références
- Handbook ASHRAE - Systèmes et équipements HVAC. Société américaine de chauffage, de réfrigération et d'ingénieurs de conditionnement.
- Manuels d'installation du fabricant pour les ventilateurs centrifuges.
